      กังหันน้ำจากมอเตอร์ไฟฟ้าและไดชาร์จรถยนต์

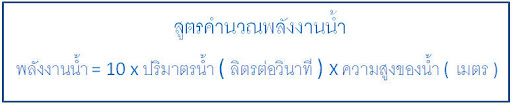

    แต่เนื่องจากว่ากังหันน้ำโดยทั่วไปจะมีประสิทธิภาพประมาณ 50% เท่านั้น

    การคิดคำนวณพลังงานน้ำก็ควรจะคิดจาก 50% จากพลังงานทั้งหมดเท่านั้น

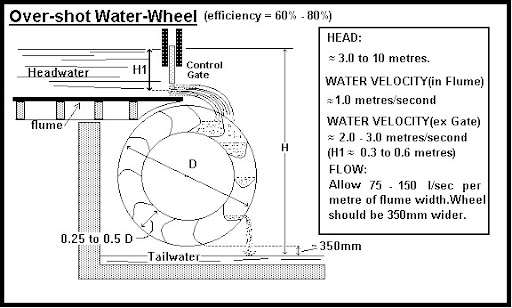

    รูปด้านล่างสำหรับน้ำสูงประมาณ 3-10 เมตรเหมาะสำหรับฝายน้ำที่มีความสูงไม่มาก

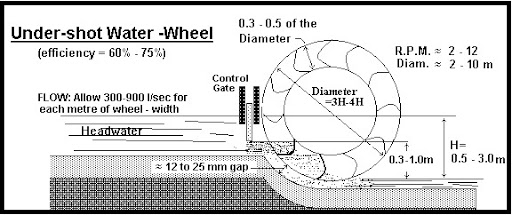

    อันนี้สำหรับไม่สูงมากเหมะสำหรับลำคลองแม่น้ำครับ

    รูปด้านล่างเป็นตัวอย่างการทำที่ อ.สวนผึ้ง จ.ราชบุรี ของคุณพงษ์ตะวันครับ



    อันนี้สำหรับน้ำสูงมากๆเหมะสำหรับฝายน้ำบนภูเขาครับ





    การทำกังหันน้ำประหยัดที่สุด ง่ายที่สุดได้กำลังแน่นอน สามารถปั่นไฟเป็น 220V นำไปใช้ได้เลยครับ



    การทำกังหันน้ำผลิตไฟฟ้าจากมอเตอร์ 3 Phase

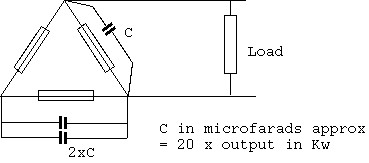

    มีวิธีการทำกังหันน้ำผลิตไฟฟ้าราคาถูก โดยใช้มอเตอร์ 3 Phase โดยนำมาต่อ Capacitor มาต่อดังรูปด้านล่าง จะสามารถผลิตไฟฟ้าออกมาเป็น 220 Vac นำไปใช้งานได้เลย

    หมุน Motor ให้รอบมากกว่ารอบ Motor ปกติ 10 % Motor จะผลิตกระแสไฟฟ้าออกมา 220 Vac ( คร่อมขา C )

    ผมทดลองทำดูโดยนำ Motor ตัวหนึ่งไปหมุนอีกตัวหนึ่งดังรูปด้านบน

    หลังจากต่อ Capacitor และทดสอบต่อหลอดไฟ 100 Watt 10 หลอด ( 1,000 Watt )

    สามารถใช้งานได้ดีไม่มีปัญหา

    Motor ที่ใช้ 2HP ( 1,400 Watt ) 220/380 3 Phase ,1,500 รอบ

    C = 20 micrrofarad ,2C = 40 microfarad ( 450 Vac )

    ค่า C ขึ้นอยู่กับขนาดของ Motor คงต้องทดลองกันเองละครับ

    แทนที่เราจะใช้มอเตอร์มาปั่นมัน เราทำใบกังหันแล้วใช้น้ำฉีดให้มันหมุนแทน เราก็จะได้กังหันน้ำปั่นไฟไว้ใช้

    ข้อดีของการต่อแบบนี้คือถูกมากๆ หาอุปกรณ์ได้ทั่วไป

    ข้อเสียคือจะได้ไฟแค่ 80% ของกำลัง Motor ถ้าใช้มากกว่าอาจทำให้ Motor เสียได้

    ลองดูรูปด้านล่างที่พี่สมพรที่ภูเก็ตทำ ด้านซ้ายเป็นปั้มน้ำเก่าท่อขนาด 2 นิ้ว ด้านขวาเป็นมอเตอร์ 3 phase 1.5KW 1,100 รอบต่อนาที ใช้น้ำที่ความสูงประมาณ 7 เมตร



     ท่านใดสนใจติดต่อพี่สมพรที่ภูเก็ตได้ที่ โทร 086-7399208

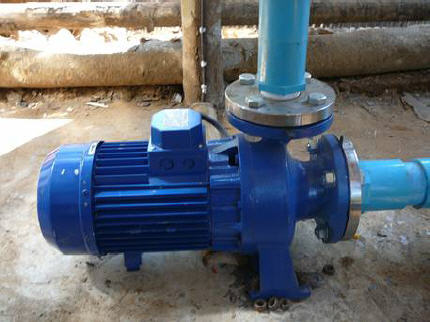

    หรือใช้มอเตอร์ปั้มน้ำ 3 phase แบบข้างล่างก็สะดวกดีครับ น้ำจะเข้าด้านบนและออกด้านล่าง

    วิธีทำกังหันน้ำแบบที่ 1

    1. นำท่อน้ำขนาด 40 mm มาผ่าครื่ง ให้ได้ท่อที่ผ่าแล้ว  8 ชิ้น ความสูงประมาณ 3 นิ้ว

    2. นำท่อน้ำขนาด 50 mm มาตัดให้ได้ความสูงประมาณ 3 นิ้ว

    3. นำมาเชื่อมเข้าด้วยกันตามรูปด้านล่าง

    4. นำแผ่นเหล็กหนาสัก 2 mm ตัดเป็นวงกลมเส้นผ่าศูนย์กลาง 130 mm แล้วนำมาเชื่อมกับชิ้นงานในข้อที่ 2 ตามรูปด้านล่าง

    5. เจาะรูตรงกลางและยืดน็อตเข้ากับแกนของ Generator

    6. นำท่อ PVC มาทำท่อ Nozzle เลือกแบบใดแบบหนื่งตามรูปด้านล่าง

    เมื่อท่านนำน้ำผ่านท่แ PVC ฉีดน้ำเข้าที่กังหันน้ำแล้วไปขับ Generator ท่านก็สามารถใช้น้ำมาปั่นไฟได้ ตราบใดที่ท่านมีน้ำ

    เป็นการลงทุนครั้งเดียวแต่ท่านสามารถใช้ได้ตลอดไป

    ตัวอย่างที่ประกอบเสร็จแล้ว

    กังหันน้ำ แบบที่ 2

    กังหันน้ำ แบบที่ 2 นี้เหมาะสำหรับพื้นที่ติดแม่น้ำหรีอลำคลอง เพียงแต่เราเปลียนแบบกังหันลมเป็นแบบกังหันน้ำและติดตั้งกังหันน้ำนี้เหนือแม่น้ำ เหมือนกับกังหันวิดน้ำที่เราเคยเห็นทั่วไป หรือท่านใดที่มีกังหันวิดน้ำอยู่แล้ว สามารถนำมาดัดแปลงติด Generator ที่แกนกังหันก็สามารถใช้งานได้เหมือนกัน เราเพียงแต่ดัดแปลงกังหันน้ำ แบบที่ 1 ให้มีขนาดใหญ่ขื้นกว้างขื้นก็สามารถนำมาใช้งานได้

    วิธีทำกังหันน้ำแบบที่ 2 จะเหมือนกับแบบที่ 1 เพียงแต่เราเพิ่มขนาดของท่อให้ใหญ่ขื้น และควรใช้วัสดุที่มีน้ำหนักเบา เช่น ท่ออลูมิเนียม หรือท่อเหล็กขนาดบางเป็นต้น

      สำหรับใบกังหันน้ำแทนที่เราจะผ่าครื่งท่อน เราควรจะผ่า 3 หรือ ผ่า 4 ขื้นอยู่กับขนาดของกังหันน้ำ ดูให้มันเหมาะสมเป็นใช้ได้

    ใบยิ่งใหญ่ยิ่งกว้างยิ่งดี ทั้งนี้ขื้นอยู่กับขนาดและเนื้อที่ในการติดตั้ง

    ตัวอย่างที่ทำเสร็จแล้ว

    ขนาดเส้นผ่าศูนย์กลาง 12 นิ้ว จำนวน 16 ใบ ความสูงของใบ 10 นิ้ว ใช้ท่อขนาด 6 นิ้ว ผ่า 4

    ถ้ารอบออกมาสูงเกิน 1,500 รอบ ก็สามารถใช้ Dynamo รถยนต์ได้

    ต้นทุนในการทำจะถูกมากๆครับ



    รูปบนเป็นใบพัดกังหันน้ำใช้ทัพพีตักแกงมาเชื่อมครับ

    กังหันน้ำผลิตไฟฟ้าจากไดนาโมรถยนต์

    ปกติไดนาโมรถยนต์สามารถนำมาทำกังหันน้ำผลิตไฟฟ้าอยู่แล้วแต่ว่าประสิทธิภาพต่ำ

    ไดนาโมรถยนต์พอต่อกับแบตเตอรี่แล้วจะทำให้รอบของกังหันน้ำตกลงทำให้ได้ไฟฟ้าน้อยลงตามไปด้วย

    ตอนนี้ผมมีวิธีทำให้ไดนาโมมาทำกังหันน้ำแล้วรอบไม่ตกทำให้ได้กระแสไฟฟ้ามากขึ้นได้แล้วครับ

    ขั้นแรกก็หาไดนาโมมาตัวหนึ่งตัดวงจร Regulate ออก ลากสายจากขดลวด Stator ออกมา 3 เส้น

    และสายจาก Field Coil ออกมาอีก 2 เส้น (อยู่ตรงกลาง)

    แล้วนำมาต่อวงจรตามรูปด้านล่าง ส่วนรูปด้านบนขวามือทดสอบโดยเอามอเตอร์ปั่นดู

    วงจร Pulse Width Modulation ( PWM Circuit ) ดังรูปด้านล่าง ใช้ขดลวด Relay 12 Vdc เป็น Load

    ค่า Capacitor ที่ขา 2 ของ Timer  555 ใช้ค่า 6.8 uF ครับ

     หลักการก็คือวงจร PWM จะสร้าง Pulse ไปปิดเปิด Relay เพื่อจ่ายไฟให้ Field Coil เป็นจังหวะทำให้เกิดสนามแม่เหล็กปิดเปิดเป็นจังหวะตามไปด้วย ผลที่ได้ก็คือทำให้รอบไม่ตก ทำให้สามารถประจุแบตเตอรี่ได้กระแสสูงขึ้น

    ตอนนี้พี่สมพรที่ภูเก็ตใช้วงจรนี้อยู่ที่ สำนักสงฆ์เกร็ดดาว พี่สมพรบอกว่าสามารถประจุแบตเตอรี่ได้มากกว่าเดิม 2 เท่า สามารถดูรูปเพิ่มเติ่มได้ที่

    http://picasaweb.google.com/keerati.s57/PHUKET02

    หรือใครสนใจสั่งทำก็ติดต่อพี่สมพรได้ที่เบอร์โทร 086-7399208



    หมายเหตุ : วงจรนี้สามารถนำไปใช้กับกังหันลมผลิตไฟฟ้าหรือจักรยานปั่นไฟก็ได้ครับ
