      กังหันน้ำผลิตไฟฟ้าจากไดนาโมรถยนต์

    กังหันน้ำผลิตไฟฟ้าจากไดนาโมรถยนต์





    ปกติไดนาโมรถยนต์สามารถนำมาทำกังหันน้ำผลิตไฟฟ้าอยู่แล้วแต่ว่าประสิทธิภาพต่ำ

    ไดนาโมรถยนต์พอต่อกับแบตเตอรี่แล้วจะทำให้รอบของกังหันน้ำตกลงทำให้ได้ไฟฟ้าน้อยลงตามไปด้วย

    ตอนนี้ผมมีวิธีทำให้ไดนาโมมาทำกังหันน้ำแล้วรอบไม่ตกทำให้ได้กระแสไฟฟ้ามากขึ้นได้แล้วครับ

    ขั้นแรกก็หาไดนาโมมาตัวหนึ่งตัดวงจร Regulate ออก ลากสายจากขดลวด Stator ออกมา 3 เส้น

    และสายจาก Field Coil ออกมาอีก 2 เส้น (อยู่ตรงกลาง)

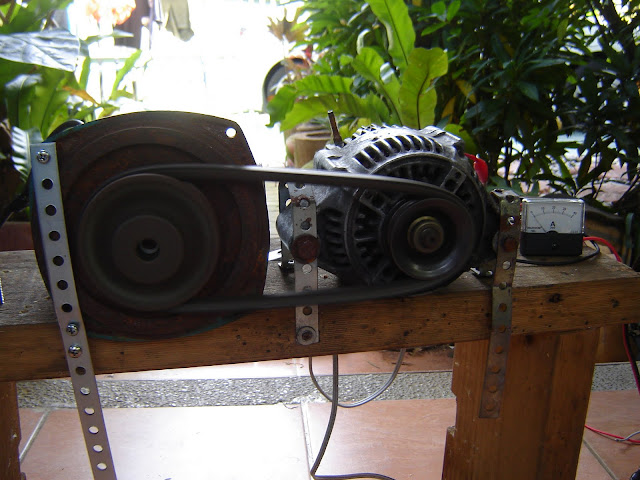

    แล้วนำมาต่อวงจรตามรูปด้านล่าง ส่วนรูปด้านบนขวามือทดสอบโดยเอามอเตอร์ปั่นดู

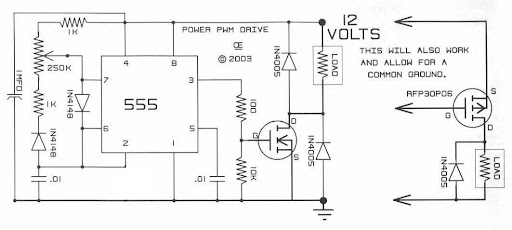

    วงจร Pulse Width Modulation ( PWM Circuit ) ดังรูปด้านล่าง ใช้ขดลวด Relay 12 Vdc เป็น Load

    ค่า Capacitor ที่ขา 2 ของ Timer  555 ใช้ค่า 6.8 uF ครับ

     หลักการก็คือวงจร PWM จะสร้าง Pulse ไปปิดเปิด Relay เพื่อจ่ายไฟให้ Field Coil เป็นจังหวะทำให้เกิดสนามแม่เหล็กปิดเปิดเป็นจังหวะตามไปด้วย ผลที่ได้ก็คือทำให้รอบไม่ตก ทำให้สามารถประจุแบตเตอรี่ได้กระแสสูงขึ้น

    ตอนนี้พี่สมพรที่ภูเก็ตใช้วงจรนี้อยู่ที่ สำนักสงฆ์เกร็ดดาว พี่สมพรบอกว่าสามารถประจุแบตเตอรี่ได้มากกว่าเดิม 2 เท่า สามารถดูรูปเพิ่มเติ่มได้ที่

    www.kelddaw.com

    https://picasaweb.google.com/lh/myphotos

    หรือใครสนใจสั่งทำก็ติดต่อพี่สมพรได้ที่เบอร์โทร 086-7399208



    หมายเหตุ : วงจรนี้สามารถนำไปใช้กับกังหันลมผลิตไฟฟ้าหรือจักรยานปั่นไฟก็ได้ครับ

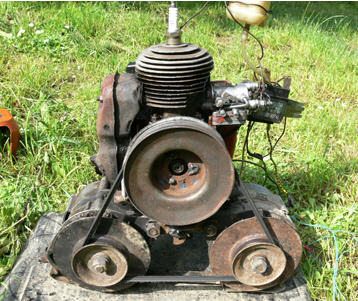

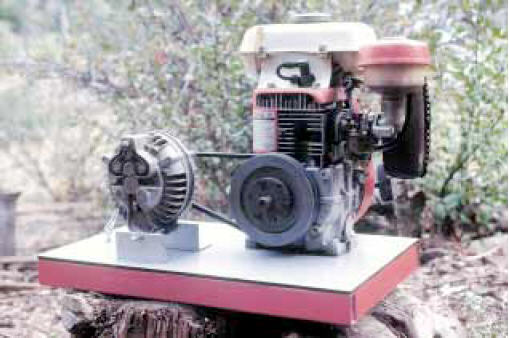

    สำหรับท่านที่ไม่มีน้ำก็สามารถใช้เครื่องยนต์ขนาด 3-8 HP นำมาหมุนแทนก็ได้ครับ

    หรือถ้าต้องการกระแสสูงๆก็นำไดนาโมอีกตัวมาต่อพ่วงได้ครับ
