      การทำ Generator ปั่นไฟ 220VAC จากไดนาโมรถยนต์

    การทำ Generator ปั่นไฟ 220VAC จากไดนาโมรถยนต์

    ปกติไดนาโมปั่นไฟที่ขายๆกันอยู่ทั่วไปเท่าที่ผมสอบถามหลายๆบริษัทจะมีตัวเล็กสุดขนาด 2-3 KW

    ตัวเล็กกว่านี้จะหายากแล้วครับ ผมเลยมีไอเดียที่จะทำ Generator ตัวเล็กๆไว้ใช้กับหลอดไฟ

    ตอนแรกก็ใช้ไดนาโมรถยนต์เอามาหมุนปั่นไฟประจุใส่แบตเตอรี่แล้วต่อ Inverter แปลงจาก 12 Vdc เป็น 220 Vac

    มันก็ใช้ได้ครับ แต่ผมว่าอุปกรณ์มันเยอะมากเกินไป ไหนต้องมีแบตเตอรี่ ไหนต้องมี Inverter อีก น่าจะมีวิธีง่ายกว่านี้

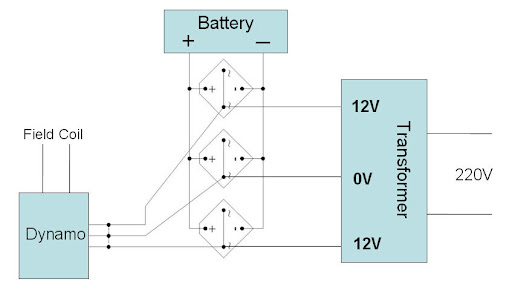

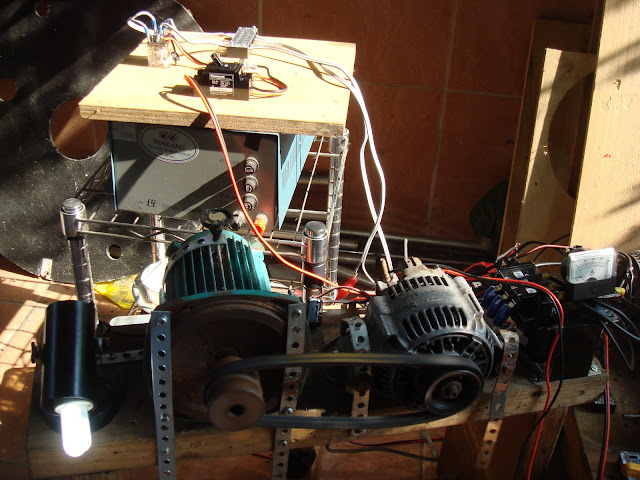

    นำ Transformer 12V-0-12V ที่ถอดออกจาก Inverter ที่เสียแล้วเลยเอามาทดลองต่อดังรูปด้านล่างดู ตัวซ้ายเป็นมอเตอร์ ตัวกลางคือไดนาโมรถยนต์ ตัวขวาคือ Transformer วงจร PWM อยู่ด้านบน แล้วนำมาต่อหลอดประหยัดไฟ

    ได้ผลเป็นที่น่าพอใจ สามารถปั่นไฟเป็น 220 Vac ต่อหลอดประหยัดไฟได้สบาย

    ตัว Field Coil ผมใช้วงจร PWM ปรับค่าให้ได้ Voltage ออกมา 220 Vac ใช้ได้ดีทีเดียวครับ

     วงจรนี้ Battery ไม่ต้องมีก็ได้ เอาไฟที่ออกจาก Diode ไปต่อ Capacitor แล้วไปจ่าย Field Coil อีกทีก็สะดวกดีครับ

    หรือจะต่อ Battery ไว้ก็ได้ครับ ในกรณีที่ไม่มี Load 220 Vac มันก็จะประจุ Battery แทน เรียกว่า 2 in 1 เลยครับ


    วันเสาร์ที่ 31 กรกฎาคม 2553 เวลา 23:42  l
